Немецкая компания igus разрабатывает и производит качественные и надежные гибкие кабель каналы — системы защиты кабелей и шлангов, выполняющие функцию кабелеукладчика для линейного, двухмерного, трёхмерного перемещения подвижных частей оборудования. Кабелеукладочные цепи igus изготавливаются из прочного пластика igumid, способного выдерживать температуры окружающей среды от -40 до +120 °С. Модельный ряд igus содержит большой выбор размеров пластиковых кабельных цепей открытого и закрытого типа — микро, мини, средние и тяжёлые серии. Все кабелеукладочные цепи проверяются и тестируются, а технология их производства постоянно совершенствуется. Фирма Igus славится своей продукцией, ее используют многочисленные производители промышленного оборудования.

Сегодня гибкий кабель-канал является неотъемлемым и необходимым элементом любого промышленного механизма, провода или кабели которого подвергаются механическому или иному воздействию. К современным системам защиты кабеля предъявляются всё более строгие требования, как в плане износостойкости, так и в плане безопасности и экологичности материалов из которых изготовляется кабель-канал.

Возрастающие с каждым годом скоростные характеристики подвижных частей промышленных манипуляторов и станков, автоматизированных конвейерных сборочных линий требуют более надежных мер и от систем защиты движущихся кабелей. Главная задача, которая стоит перед гибкими кабель-каналами (системами защиты кабеля) — это функция направляющей движения, сохранность кабеля и шлангов от механических повреждений, химических и температурных воздействий среды или механизмов.

Развитие полимерных технологий позволяет уже сегодня некоторым видам пластмасс успешно конкурировать с металлами по многим характеристикам, включая даже износостойкость. Один из видов высококачественного пластика является igumid, из которого компания Igus производит кабель-каналы.

Использование кабельных цепей позволяет надежно подвести к движущейся части механизма (оборудования) силовой или контрольный кабель без риска его повреждения в ходе работы механизма. За счет того, что кабель находится внутри гибкой кабельной цепи, основную нагрузку механического воздействия и берет на себя сама кабельная цепь, защищая тем самым проложенный внутри нее кабель. Использование кабельной защиты позволяет повысить скорость движущейся части механизма, к которой подведен кабель.

Использование кабельной цепи для подключения подвижных частей оборудования позволяет:

• проложить несколько кабелей и шлангов одновременно;
• равномерно распределить механическую нагрузку;
• исключить перекручивание и растяжение кабеля и шлангов;
• обеспечить соблюдение минимального радиуса изгиба;
• обеспечить защиту кабеля от агрессивной вредной среды;
• удобство монтажа и экономия пространства.

Все виды кабельных цепей легко монтируются, у них высокая устойчивость к скручиванию, они имеют длительный срок службы. Зачастую гораздо проще заменить защитную кабельную цепь, чем кабели и шланги, уложенные в гибкий кабель-канал.

Основные причины использования кабель каналов Igus:

• незначительный собственный вес.
  благодаря небольшому весу и мягкой работе, пластиковые кабеленесущие цепи igus используются при высоких скоростях и больших расстояниях перемещения.
• низкий износ при уложенных кабелей и шлангов.
• современный дизайн.
• чрезвычайная экономичность.
• простой и быстрый монтаж.
• устойчивость к воздействию большинства химических сред.
• стандартные размеры.
• отсутствие вынужденных простоев производственного оборудования.
• продолжительный срок эксплуатации.

Энергоцепи применяются компаниями, работающими с деревообрабатывающим оборудованием, с металлообрабатывающими станками ЧПУ, в текстильной промышленности, транспортном производстве, погрузочно-разгрузочном производстве и в других областях, где требуется защищать провод питания от быстрого износа или попадания в подвижные части оборудования.

Кабелеукладочные цепи Easy chain внутр. высота hi: 5—48,5 мм радиус изигба R: 10—300 мм открытого типа цельные звенья лёгкая закладка кабеля		Кабелеукладочные цепи E2 micro внутр. высота hi: 5—15 мм радиус изигба R: 10—48 мм открытого и полузакрытого типа цельные и открывающиеся звенья
Кабелеукладочные цепи E2 mini внутр. высота hi: 17—41 мм радиус изигба R: 28—180 мм открытого типа цельные и открывающиеся звенья		Кабелеукладочные цепи E2 medium внутр. высота hi: 21—45 мм открытого и закрытого типа малые, средние, большие размеры для средних нагрузок звенья из 2-х деталей
Кабелеукладочные цепи E4/4 внутр. высота hi: 32—80 мм открытого и закрытого типа средние, большие размеры для высоких нагрузок звенья из 4-х деталей длинные перемещения до 400 м		Крепления кабелей Chainfix clip крепление кабелей диам. от 4 до 24 мм монтаж от 2 до 3 кабелей друг на друга

24—167 мм 26—170 мм 75—365 мм 5 м

Серия MOBIFLEX — стальные гибкие кабель каналы дизайн конструкции — плотная гофрированная трубка; идеальная защита от окалин и горячей стружки для кабелей и шлангов; изгиб конструкции только в одну сторону, благодаря установленной к внутренней стенке канала по всей длине, натянутой гибкой стальной пластины.

Общая информация

Энергетические цепи igus для линейного перемещения

открытого типа	закрытого типа	полузакрытого типа

Для линейного перемещения энергетические цепи делятся на 3 типа — открытого, закрытого, полузакрытого. Кабельная цепь открытого типа дешевле и имеет меньшую массу, по сравнению с другими типами, обладает хорошей вентиляцией, кабели и шланги закрывает боковинами канала на 100 %, с внешней и внутренней стороны изгиба планками, соединяющими боковины. Гибкий кабель канал закрытого типа обладает более жёсткой конструкцией, кабели и шланги закрывает на 100 % со всех сторон канала, визуально образует гибкую прямоугольную трубку, защищает от стружки и грязи. Кабелеукладчик полузакрытого типа закрывает на 100  % кабели и шланги по бокам и с внешней стороны изгиба канала, с внутренней стороны изгиба планками, соединяющими боковины канала. Звенья каналов всех трёх типов бывают цельные (не открывающиеся, без внешней закладки кабеля) и с открывающимися планками или крышками (с внешней или внутренней стороны изгиба, в зависимости от модели) для удобного монтажа или замены кабель канала.

Варианты монтажа

В зависимости от длины перемещения подвижного конца кабель канала, массы уложенных кабелей и шлангов, прочности кабель канала (длины собственной поддержки) выбирается соответствующая схема монтажа — без поддержки, с поддержкой, со скольжением.

Монтаж без поддержки

Монтаж гибкого кабель канала без поддержки используется для коротких перемещений. Допустимая длина собственной поддержки канала FLG (без прогиба), FLB (с допустимым прогибом) и масса уложенных кабелей должна соответствовать нагрузочной диаграмме (для каждого канала она индивидуальна, графики в каталогах и описаниях складских позиций), нормальный прогиб канала в крайнем положении 10—50 мм в зависимости от серии канала. Если длина собственной поддержки и масса кабелей в соответствии с нагрузочной диаграммой больше допустимых значений, необходимо выбрать более мощный канал, соответствующий вашим значениям или сделать монтаж по схеме "с поддержкой" или "со скольжением".

Монтаж с поддержкой

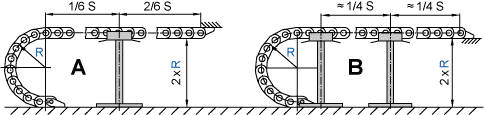

Поддержка может быть сделана с помощью роликов, пяток скольжения, профилей скольжения. Поддержка FLG области (без прогиба):
А) общую длину собственной поддержки увеличить не более чем на 50 % от FLG
В) общую длину собственной поддержки увеличить не более чем на 100 % от FLG

Поддержка FLB области (с допустимым прогибом):
С) общую длину собственной поддержки увеличить не более чем на 100 % от FLB

Монтаж со скольжением

Скользящий тип монтажа гибкого кабель канала используется для длинных перемещений от 10 м. Подвижный конец энергетической цепи монтируется на высоте H2 (Н2 указана в спецификации к каждому каналу). Половину пути перемещения S подвижной части, цепь скользит по себе, изгибаясь под собственным весом, вторую половину пути перемещения цепь скользит по полозьям скольжения направляющего профиля.

Производители гибких кабель каналов

Гибкий кабель канал — система защиты кабелей, шлангов управления и питания подвижных частей оборудования, от внешних механических, химических и температурных воздействий. Гибкий кабельный канал выполняет функцию кабелеукладчика, направляющего движение кабелей и шлангов в заданном направлении и плоскости, исключающего их перегибы и изломы. Самая распространённые конструкции кабель каналов — кабельные цепи, собираются из звеньев.

Гибкие кабель каналы igus из пластика (Германия): микро, мини, средние и большие размеры для линейного перемещения; прямоугольные трубки (защита от грязи и стружки); для робототехники, 2—3-х мерное движение, прямоугольные и круглые сечения; для кругового перемещения.

Гибкие кабель каналы Kabelschlepp (Германия): стальные, пластиковые, комбинированные (пластик/ металл); прямоугольные трубки (защита от  грязи и стружки); гибкие кабелеукладочные профили; гофрированные прямоугольные металлические трубки; для робототехники, 3-х мерное движение.

Гибкие кабель каналы brevetti stendalto (Италия): стальные, пластиковые, комбинированные (пластик/ металл); прямоугольные трубки (защита от грязи и стружки); для кругового перемещения.

Гибкие кабель каналы CPS (Корея): мини, средние и большие размеры для линейного перемещения; прямоугольные трубки (защита от грязи и стружки); для робототехники; для кругового перемещения.

Гибкие кабель каналы ekd gelenkrohr (Германия): стальные, пластиковые, комбинированные (пластик/ металл); прямоугольные трубки (защита от грязи и стружки); гофрированные прямоугольные металлические трубки; для кругового перемещения.
