E4/4

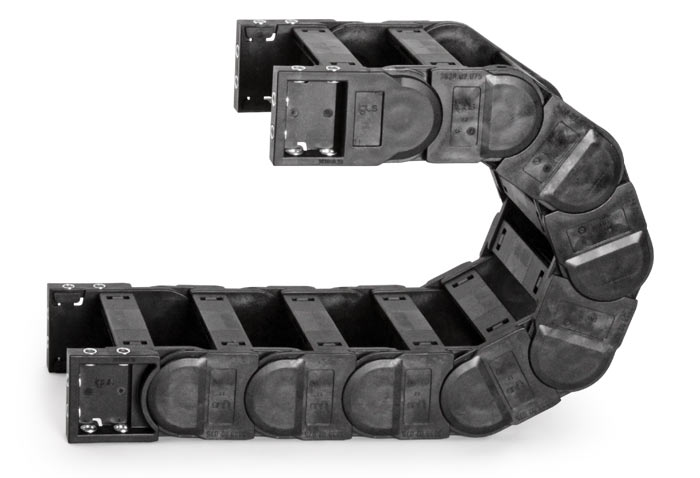

Цепные кабельные каналы igus E4/4
E4/4 — цепные гибкие кабель каналы igus из пластика открытого и закрытого типа, внутренняя высота сечения от 32 мм до 80 мм, звенья состоят из 4-х деталей, для удобства закладки кабелей и шлангов в кабельную цепь звенья открываются сверху и снизу относительно боковин цепи. E4/4 — более мощная серия, по сравнению с каналами серии E2 medium. Перемещение на длинные дистанции до 400 м. Цепные кабель каналы серии E4/4 широко используются на козловых кран-балках, буровых установках, раздвижных платформах для перевозки крупногабаритных грузов, грузовых тележках, спецтехнике.

Кабельные цепи E4/4 открытого типа:

внутренняя высота hi=32 мм Цепной кабель канал igus E4/4 2828   внутренняя высота hi=42 мм Кабельная цепь igus E4/4 3838
серия 2828:
  • внутренняя высота hi: 32 мм
  • внутренняя ширина Bi: 50—400 мм
  • радиусы изгиба R: 63—300 мм
  • шаг: 56 мм
  • звеньев в 1 м: 18 шт
  • открывается с внешней
    и внутренней стороны канала
  серия 3838:
  • внутренняя высота hi: 42 мм
  • внутренняя ширина Bi: 50—400 мм
  • радиусы изгиба R: 75—350 мм
  • шаг: 67 мм
  • звеньев в 1 м: 15 шт
  • открывается с внешней
    и внутренней стороны канала

внутренняя высота hi=56 мм Кабелеукладчик igus E4/4 4040   внутренняя высота hi=80 мм Энергоцепь igus E4/4 5050
серия 4040:
  • внутренняя высота hi: 56 мм
  • внутренняя ширина Bi: 50—600 мм
  • радиусы изгиба R: 135—500 мм
  • шаг: 91 мм
  • звеньев в 1 м: 11 шт
  • открывается с внешней
    и внутренней стороны канала
  серия 5050:
  • внутренняя высота hi: 80 мм
  • внутренняя ширина Bi: 50—600 мм
  • радиусы изгиба R: 150—1000 мм
  • шаг: 91 мм
  • звеньев в 1 м: 11 шт
  • открывается с внешней
    и внутренней стороны канала



Кабельные цепи E4/4 закрытого типа:

внутренняя высота hi=32 мм Цепной кабель канал igus E4/4 R7728   внутренняя высота hi=42 мм Кабельная цепь igus E4/4 R7838
серия R7728:
  • внутренняя высота hi: 32 мм
  • внутренняя ширина Bi: 50—300 мм
  • радиусы изгиба R: 100—300 мм
  • шаг: 56 мм
  • звеньев в 1 м: 18 шт
  • открывается с внешней
    и внутренней стороны канала
  серия R7838:
  • внутренняя высота hi: 42 мм
  • внутренняя ширина Bi: 50—300 мм
  • радиусы изгиба R: 125—350 мм
  • шаг: 67 мм
  • звеньев в 1 м: 15 шт
  • открывается с внешней
    и внутренней стороны канала

внутренняя высота hi=56 мм Кабелеукладчик igus E4/4 R8840   внутренняя высота hi=80 мм Энергоцепь igus E4/4 R9850
серия R8840:
  • внутренняя высота hi: 56 мм
  • внутренняя ширина Bi: 75—462 мм
  • радиусы изгиба R: 150—500 мм
  • шаг: 91 мм
  • звеньев в 1 м: 11 шт
  • открывается с внешней
    и внутренней стороны канала
  серия R9850:
  • внутренняя высота hi: 80 мм
  • внутренняя ширина Bi: 75—462 мм
  • радиусы изгиба R: 200—1000 мм
  • шаг: 91 мм
  • звеньев в 1 м: 11 шт
  • открывается с внешней
    и внутренней стороны канала
