E2 medium

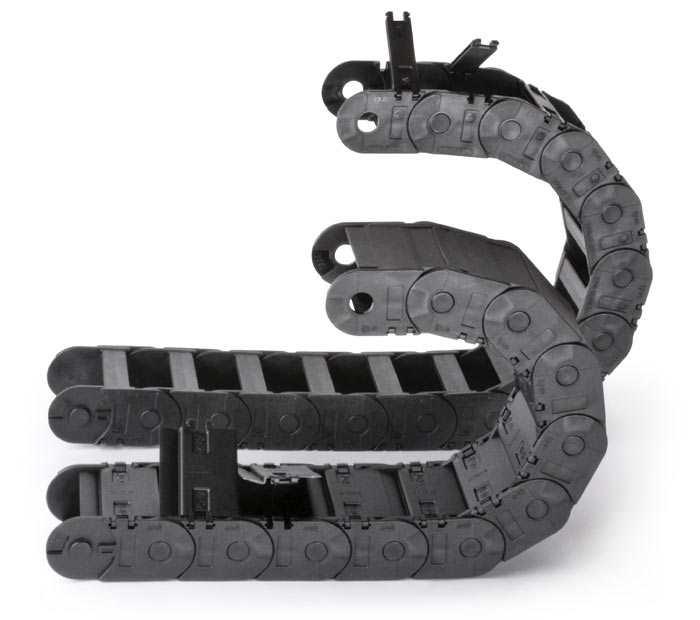

Гибкие кабель каналы igus E2 medium
E2 medium — пластиковые гибкие кабель каналы igus малых, средних и больших размеров, внутренняя высота сечения от 21 мм до 45 мм, для удобства монтажа и укладки кабеля звенья открываются справа и слева. Кабель каналы данной серии установлены на автомобильных эвакуаторах, станках ЧПУ и лазерной резки, строительной и погрузочной технике, металлообрабатывающих и деревообрабатывающих станках.

Гибкие кабель каналы открытого типа с внутренней высотой 21 мм:

внутренняя высота hi=21 мм Гибкий кабель канал igus E2 medium серия 1500   внутренняя высота hi=21 мм Гибкий кабель канал igus E2 medium серия 1400
серия 1500:
  • внутренняя высота hi: 21 мм
  • внутренняя ширина Bi: 15—125 мм
  • радиусы изгиба R: 35—180 мм
  • шаг: 33,3 мм
  • звеньев в 1 м: 30 шт
  • открывается с внешней
    стороны изгиба канала
  серия 1400:
  • внутренняя высота hi: 21 мм
  • внутренняя ширина Bi: 15—125 мм
  • радиусы изгиба R: 35—180 мм
  • шаг: 33,3 мм
  • звеньев в 1 м: 30 шт
  • открывается с внутренней
    стороны изгиба канала

Гибкие кабель каналы закрытого типа с внутренней высотой 21 мм:

внутренняя высота hi=21 мм Гибкий кабель канал igus E2 medium серия 1450   внутренняя высота hi=21 мм Гибкий кабель канал igus E2 medium серия 1480
серия 1450:
  • внутренняя высота hi: 21 мм
  • внутренняя ширина Bi: 15—125 мм
  • радиусы изгиба R: 75—180 мм
  • шаг: 33,3 мм
  • звеньев в 1 м: 30 шт
  • открывается с внутренней
    стороны изгиба канала
  • полузакрытого типа
  серия 1480:
  • внутренняя высота hi: 21 мм
  • внутренняя ширина Bi: 15—125 мм
  • радиусы изгиба R: 75—180 мм
  • шаг: 33,3 мм
  • звеньев в 1 м: 30 шт
  • открывается с внутренней
    стороны изгиба канала
  • закрытого типа


Гибкие кабель каналы открытого типа с внутренней высотой 25 мм:

внутренняя высота hi=25 мм Гибкий кабель канал igus E2 medium серия 2500   внутренняя высота hi=25 мм Гибкий кабель канал igus E2 medium серия 2400
серия 2500:
  • внутренняя высота hi: 25 мм
  • внутренняя ширина Bi: 25—125 мм
  • радиусы изгиба R: 55—250 мм
  • шаг: 46 мм
  • звеньев в 1 м: 22 шт
  • открывается с внешней
    стороны изгиба канала
  серия 2400:
  • внутренняя высота hi: 25 мм
  • внутренняя ширина Bi: 25—125 мм
  • радиусы изгиба R: 55—250 мм
  • шаг: 46 мм
  • звеньев в 1 м: 22 шт
  • открывается с внутренней
    стороны изгиба канала

Гибкие кабель каналы закрытого типа с внутренней высотой 25 мм:

внутренняя высота hi=25 мм Гибкий кабель канал igus E2 medium серия 2450   внутренняя высота hi=25 мм Гибкий кабель канал igus E2 medium серия 2480
серия 2450:
  • внутренняя высота hi: 25 мм
  • внутренняя ширина Bi: 25—125 мм
  • радиусы изгиба R: 100—250 мм
  • шаг: 46 мм
  • звеньев в 1 м: 22 шт
  • открывается с внутренней
    стороны изгиба канала
  • полузакрытого типа
  серия 2480:
  • внутренняя высота hi: 25 мм
  • внутренняя ширина Bi: 25—125 мм
  • радиусы изгиба R: 100—250 мм
  • шаг: 46 мм
  • звеньев в 1 м: 22 шт
  • открывается с внутренней
    стороны изгиба канала
  • закрытого типа


Гибкие кабель каналы открытого типа с внутренней высотой 35 мм:

внутренняя высота hi=35 мм Гибкий кабель канал igus E2 medium серия 2700   внутренняя высота hi=35 мм Гибкий кабель канал igus E2 medium серия 2600
серия 2700:
  • внутренняя высота hi: 35 мм
  • внутренняя ширина Bi: 50—175 мм
  • радиусы изгиба R: 63—250 мм
  • шаг: 56 мм
  • звеньев в 1 м: 18 шт
  • открывается с внешней
    стороны изгиба канала
  серия 2600:
  • внутренняя высота hi: 35 мм
  • внутренняя ширина Bi: 50—175 мм
  • радиусы изгиба R: 63—250 мм
  • шаг: 56 мм
  • звеньев в 1 м: 18 шт
  • открывается с внутренней
    стороны изгиба канала

Гибкие кабель каналы закрытого типа с внутренней высотой 35 мм:

внутренняя высота hi=35 мм Гибкий кабель канал igus E2 medium серия 2650   внутренняя высота hi=35 мм Гибкий кабель канал igus E2 medium серия 2680
серия 2650:
  • внутренняя высота hi: 35 мм
  • внутренняя ширина Bi: 50—175 мм
  • радиусы изгиба R: 100—250 мм
  • шаг: 56 мм
  • звеньев в 1 м: 18 шт
  • открывается с внутренней
    стороны изгиба канала
  • полузакрытого типа
  серия 2680:
  • внутренняя высота hi: 35 мм
  • внутренняя ширина Bi: 50—175 мм
  • радиусы изгиба R: 100—250 мм
  • шаг: 56 мм
  • звеньев в 1 м: 18 шт
  • открывается с внутренней
    стороны изгиба канала
  • закрытого типа


Гибкие кабель каналы открытого типа с внутренней высотой 45 мм:

внутренняя высота hi=45 мм Гибкий кабель канал igus E2 medium серия 3500   внутренняя высота hi=45 мм Гибкий кабель канал igus E2 medium серия 3400
серия 3500:
  • внутренняя высота hi: 45 мм
  • внутренняя ширина Bi: 50—250 мм
  • радиусы изгиба R: 75—300 мм
  • шаг: 67 мм
  • звеньев в 1 м: 15 шт
  • открывается с внешней
    стороны изгиба канала
  серия 3400:
  • внутренняя высота hi: 45 мм
  • внутренняя ширина Bi: 50—250 мм
  • радиусы изгиба R: 75—300 мм
  • шаг: 67 мм
  • звеньев в 1 м: 15 шт
  • открывается с внутренней
    стороны изгиба канала

Гибкие кабель каналы закрытого типа с внутренней высотой 45 мм:

внутренняя высота hi=45 мм Гибкий кабель канал igus E2 medium серия 3450   внутренняя высота hi=45 мм Гибкий кабель канал igus E2 medium серия 3480
серия 3450:
  • внутренняя высота hi: 45 мм
  • внутренняя ширина Bi: 50—250 мм
  • радиусы изгиба R: 125—300 мм
  • шаг: 67 мм
  • звеньев в 1 м: 15 шт
  • открывается с внутренней
    стороны изгиба канала
  • полузакрытого типа
  серия 3480:
  • внутренняя высота hi: 45 мм
  • внутренняя ширина Bi: 50—250 мм
  • радиусы изгиба R: 125—300 мм
  • шаг: 67 мм
  • звеньев в 1 м: 15 шт
  • открывается с внутренней
    стороны изгиба канала
  • закрытого типа
