Обзор гибких кабель-каналов EVOCHAIN MAX MP 420 и MP 560 от Murrplastik
Гибкие кабель-каналы EVOCHAIN MAX MP 420 и MP 560 – это семейство инновационных энергоцепей линейки продукции EVOLINE от Murrplastik (Германия). Кабельные цепи разработаны для безопасной укладки и защиты кабелей, а также рукавов высокого давления в подвижных частях промышленного оборудования. Усиленная конструкция кабелеукладчиков EVOCHAIN MAX рассчитана для перемещений со средними и высокими нагрузками на короткие и длинные дистанции.
Линейка EVOLINE включает в себя:
Энергоцепи с высотой внутреннего сечения звена – 42 мм:
Энергоцепи с высотой внутреннего сечения звена – 56 мм:
Открытые кабельные траки имеют рамочные перемычки по внешней и внутренней дуге. Данная конструкция обеспечивает визуальный доступ к кабелям и РВД для диагностики их состояния и своевременной замены. Уложенные кабели в энергоцепях открытого типа лучше проветриваются и охлаждаются.
Закрытые кабельные траки имеют крышки по внешней и внутренней дуге. Данная конструкция обеспечивает защиту уложенных кабелей и РВД от горячей стружки, окалин, искр, посторонних предметов и т. д.
Энергоцепи МР 420 и МР 560 представлены в 2 версиях:
RV с предварительным натяжением: в отсутствие нагрузки верхняя ветвь имеет лёгкий прогиб вверх. Предназначены исключительно для самонесущего монтажа и перемещений на дистанции до 8-10 м. Для перемещений на более длинные дистанции организуется дополнительная поддержка.
RK без предварительного натяжения: в отсутствие нагрузки верхняя ветвь энергоцепи прямая. Подходят для монтажа со скольжением на длинные дистанции до 150 м, вертикального монтажа, лежащего на боку и малонагруженного самонесущего монтажа.
О выборе подходящего типа гибкого кабель-канала мы рассказываем в статьях:
Как выбрать тип энергоцепи МР 420 – с предварительным или без предварительного натяжения?
Как выбрать тип энергоцепи МР 560 – с предварительным или без предварительного натяжения?
Динамические характеристики кабелеукладчиков EVOCHAIN MAX MP 420 и МР 560:
- Длина перемещения со скольжением: до 150 м.
- Длина перемещения с самонесущей подвижной частью: МР 420 до 8 м, МР 560 до 10 м.
- Длина вертикального подвесного перемещения: до 100 м.
- Длина вертикального перемещения петлёй вверх: до 6 м.
- Длина перемещения на боку без поддержки до: 2 м.
Преимущества энергоцепей MP 420 и MP 560 от Murrplastik:
-
Удобство монтажа и обслуживания
Благодаря фиксирующим заглушкам EVOLOCK по внешней и внутренней дуге кабельной цепи, крышки и рамочные перемычки легко снимать и устанавливать, без необходимости извлечения энергоцепи из направляющего лотка. Замки EVOLOCK открываются с помощью плоской отвёртки. Закрываются нажатием на заглушки с боковой плоскости кабелеукладчика или через технологическое отверстие с верхней стороны замка с помощью отвертки. -
Устойчивость к динамическим нагрузкам

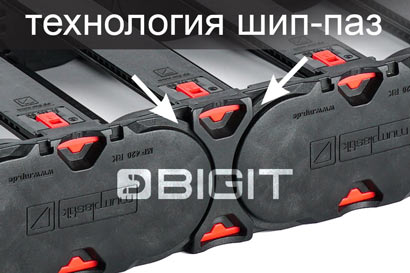

Боковины кабелеукладчика имеют шарнирные соединения и дополнительно усилены по окружности боковых сегментов технологией замка «шип-паз», что кратно увеличивает ресурс энергоцепи в условиях динамических и боковых нагрузок при ускорении подвижной части.
-
Вариативность системы разделительных перегородок

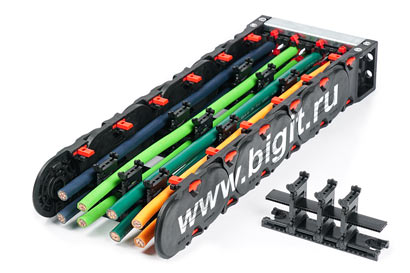

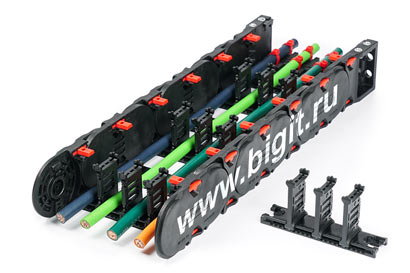

В энергоцепь можно устанавливать одноуровневую или полочную систему перегородок. С помощью разъёмных вертикальных перегородок EVORACK, раскрывающихся с обеих сторон, полки легко устанавливать на нужную высоту, не снимая перегородки. Разделительные перегородки оборудованы фиксаторами, которые дополнительно удерживают рамочные перемычки по внешней и внутренней дуге, увеличивая жёсткость всей системы.

-

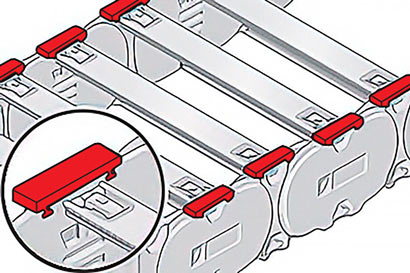

Башмаки скольжения с индикатором износа EVOCONTROL
Интегрированные индикаторы контроля допустимого износа башмаков скольжения позволяют своевременно производить сервисную замену элементов скольжения, увеличивая ресурс всей кабельной системы.
-
Универсальность концевых креплений

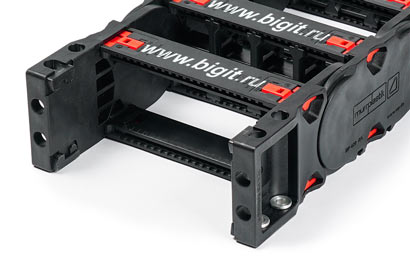

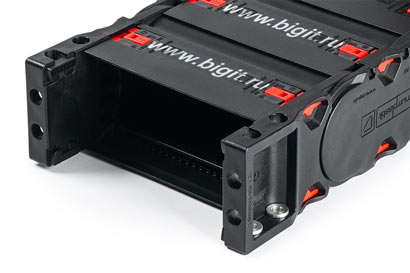

Конечные монтажные звенья имеют возможность крепления энергоцепи к оборудованию верхней, нижней или торцевой плоскостью. Крепёжные сквозные отверстия укомплектованы двумя парами металлических втулок, которые устанавливаются в соответствующие сквозные отверстия монтажной плоскости.

-
Вариативная система разгрузки от натяжения

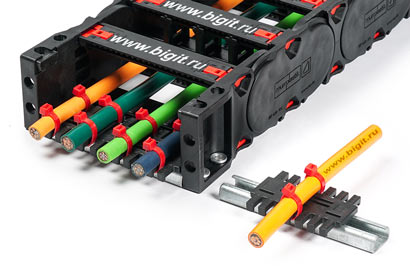

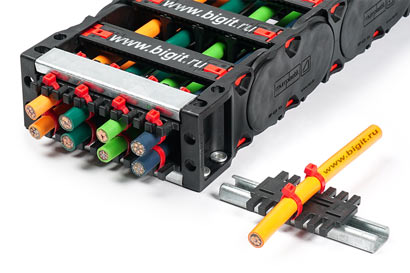

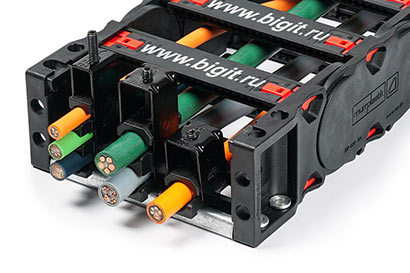

Устанавливается в концевые крепления. Разгрузка от натяжения кабелей внутри кабелеукладчика и регулировка натяжки в среднем положении производится с помощью фиксации стяжками к гребневым пластинам или зажимными элементами Steel fix. В зависимости от начинки энергоцепи предлагается несколько различных конфигураций: один или два С-профиля с гребневыми пластинами, зажимные элементы Steel fix в одном С-профиле.


-
Качественные материалы и эргономика
Энергоцепи EVOCHAIN MAX изготовлены из специального полиамида, который на молекулярном уровне имеет гладкую структуру. Все внутренние элементы имеют ровные поверхности и закругления боковых кромок. Многие дешёвые аналоги изготавливаются из пластика, который наполнен избытком стекловолокна, стирающего оплётку кабелей как наждачная бумага за короткий промежуток времени.
