Концевое крепление KA 10.1 015 female, 010100005400, Murrplastik

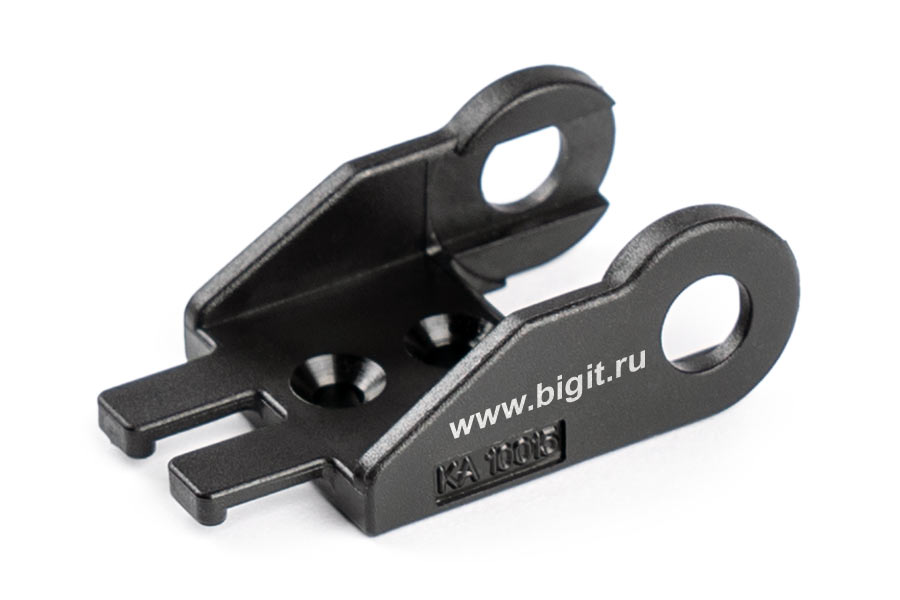

Концевое крепление KA 10.1 015 female (мама) от Murrplastik – с отверстием в шарнирном соединении.

Концевое крепление KA 10.1 015 female (мама) 010100005400 – с отверстием в шарнирном соединении подходит для монтажа гибкого кабель-канала MP 10.1 015 RV с внутренним сечением звена 15 x 10 мм, наружным сечением звена 22 x 14 мм. В концевое крепление интегрирована система разгрузки от натяжения. Крепление изготовлено из специального прочного износостойкого полиамида, выдерживающего температуры окружающей среды от -40 до +120 °С и воздействия всех видов ГСМ.

Для монтажа энергоцепи необходимо одно концевое крепление с пальцем «папа/ male» и одно концевое крепление с отверстимем «мама/ famale». При установке концевых креплений в энергоцепь, монтажную плоскость каждого крепления можно располагать вверх или вниз.

Варианты монтажа концевых креплений:

Обращаем внимание:

Для монтажа обоих концов гибкого кабель-канала вместе с креплением KA 10.1 015 female (мама) 010100005400 дополнительно приобретается парное крепление KA 10.1 015 male (папа) 010100005500 .

Техническое описание и чертежи находятся во вкладке «Файлы».

Техническое описание: kreplenie-ka10-1-015-male-female.pdf
