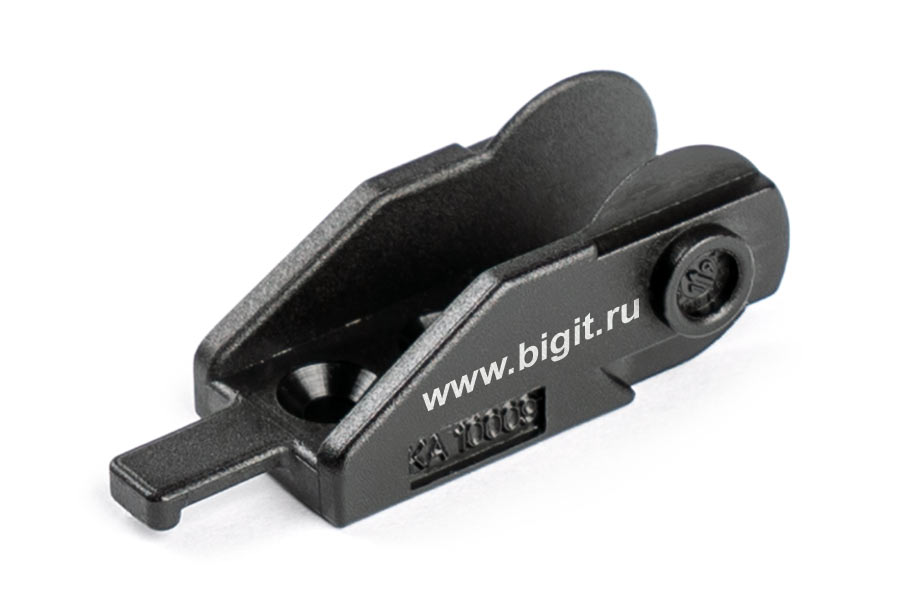

Концевое крепление KA 10.1 006 male, 010100005100, Murrplastik

Концевое крепление KA 10.1 006 male (папа) от Murrplastik – с пальцем в шарнирном соединении.

Концевое крепление KA 10.1 006 male (папа) 10100005100 – с пальцем в шарнирном соединении подходит для монтажа гибкого кабель-канала MP 10.1 006 RV с внутренним сечением звена 6 x 10 мм, наружным сечением звена 13 x 14 мм. В концевое крепление интегрирована система разгрузки от натяжения. Крепление изготовлено из специального прочного износостойкого полиамида, выдерживающего температуры окружающей среды от -40 до +120 °С и воздействия всех видов ГСМ.

Для монтажа энергоцепи необходимо одно концевое крепление с пальцем «папа/ male» и одно концевое крепление с отверстимем «мама/ famale». При установке концевых креплений в энергоцепь, монтажную плоскость каждого крепления можно располагать вверх или вниз.

Варианты монтажа концевых креплений:

Обращаем внимание:

Для монтажа обоих концов гибкого кабель-канала вместе с креплением KA 10.1 006 male (папа) 10100005100 дополнительно приобретается парное крепление KA 10.1 006 female (мама) 10100005000.

Техническое описание и чертежи находятся во вкладке «Файлы».

Техническое описание: kreplenie-ka10-1-006-male-female.pdf
