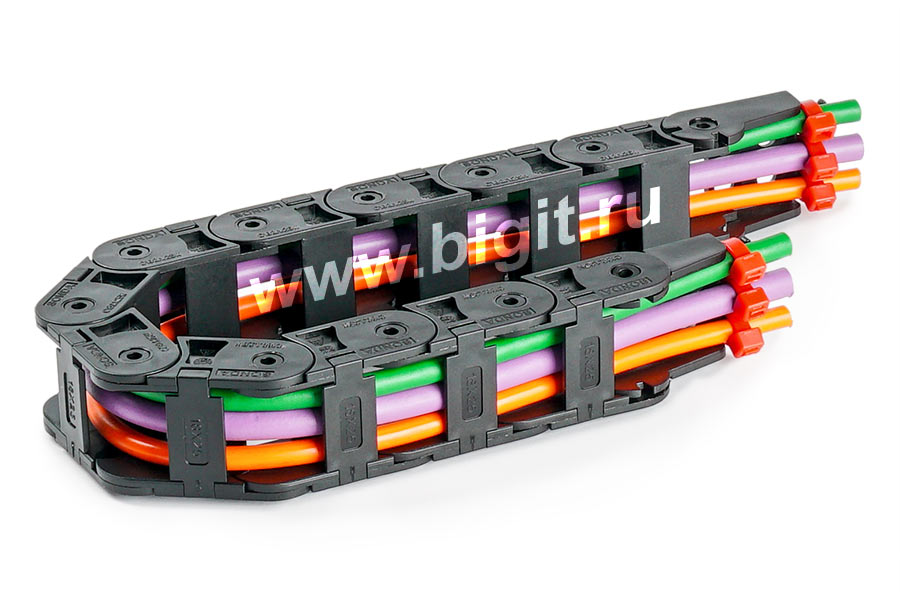

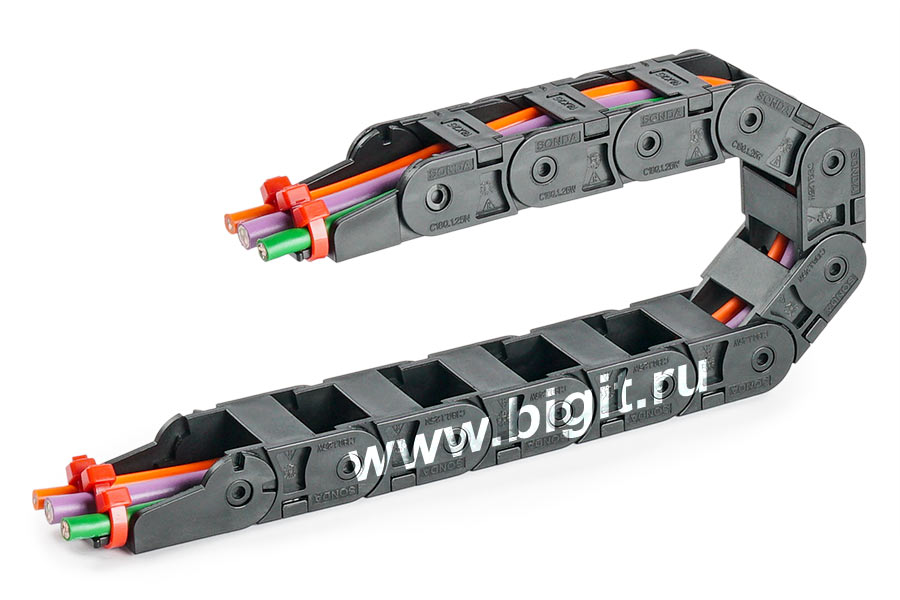

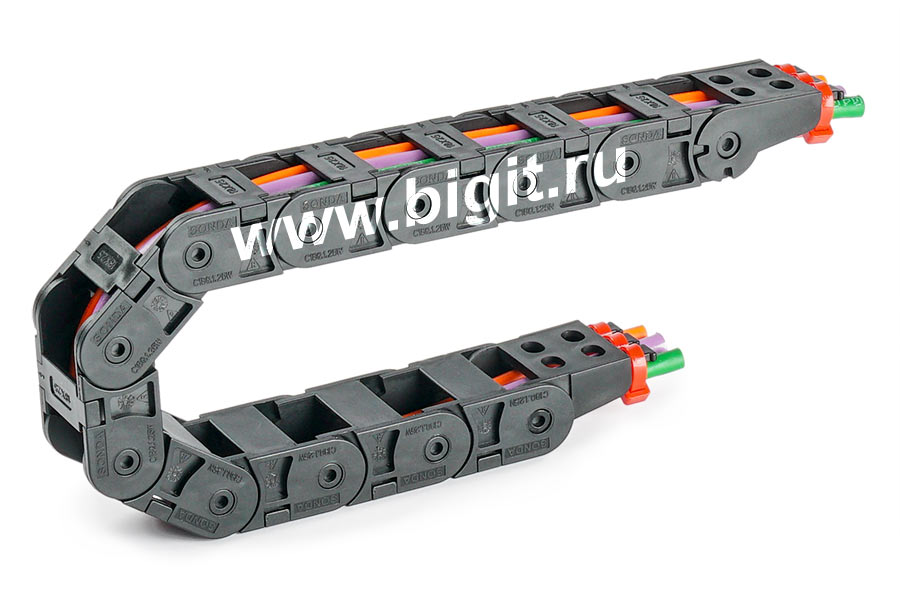

Гибкий кабель-канал БИГИТ BGT13-18-25-R28-1015, 25 х 18 мм - 36 х 23.5 мм, R 28 мм

Энергоцепь открытого типа БИГИТ BGT13-18-25-R28-1015 со съёмными перемычками по внешней дуге.

Гибкий кабельный канал BGT13-18-25-R28-1015 это компактное надёжное решение для укладки, подключения и защиты к подвижным узлам станков с ЧПУ кабелей и пневмотрубок диаметром до 16 мм.

Основные характеристики энергоцепи:

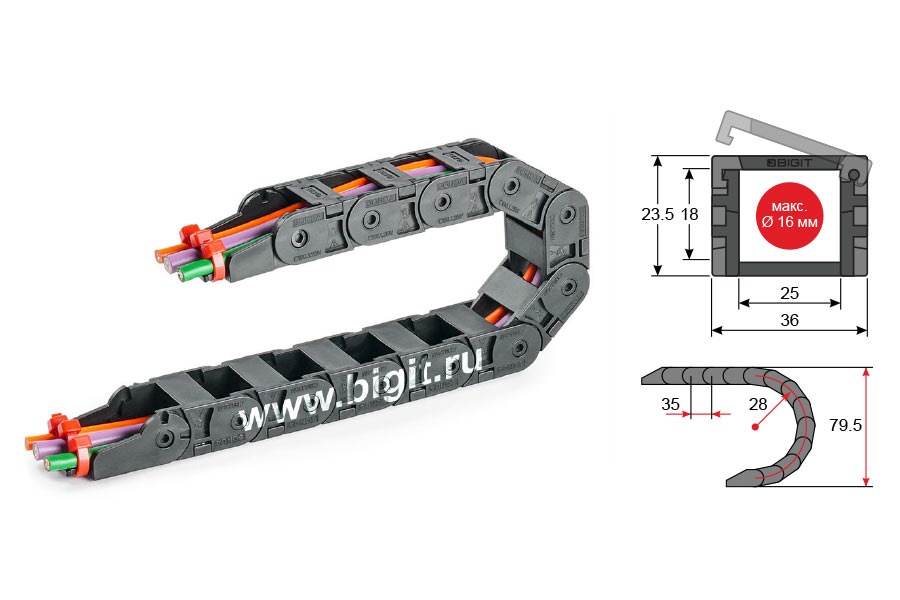

• Внутреннее сечение звена: 25 х 18 мм.
• Наружное сечение звена: 36 х 23.5 мм.
• Радиус изгиба: 28 мм.

Самонесущий монтаж:

Расчёт длины кабельной цепи = L/2 + K + E.

• Высота дуги H: 79.5 мм.
• Высота крепления подвижной части H_МА: 56.
• Выступающая часть дуги M: 98.
• Длина дуги K: 158.

Нагрузочная диаграмма самонесущей длины:

FL_g область самонесущей длины без прогиба, верхняя ветвь прямая.
FL_b область самонесущей длины с допустимым прогибом до 40 мм, но меньше максимально допустимого значения, верхняя ветвь изогнута с провисанием.

Монтаж с самонесущей подвижной частью используется с учётом допустимых значений самонесущей длины и массы укладываемых кабелей/ РВД (см. нагрузочную диаграмму самонесущей длины). Если масса укладываемых кабелей/ РВД и самонесущая длина превышают допустимые значения, то следует организовать дополнительную поддержку или использовать монтаж со скольжением.

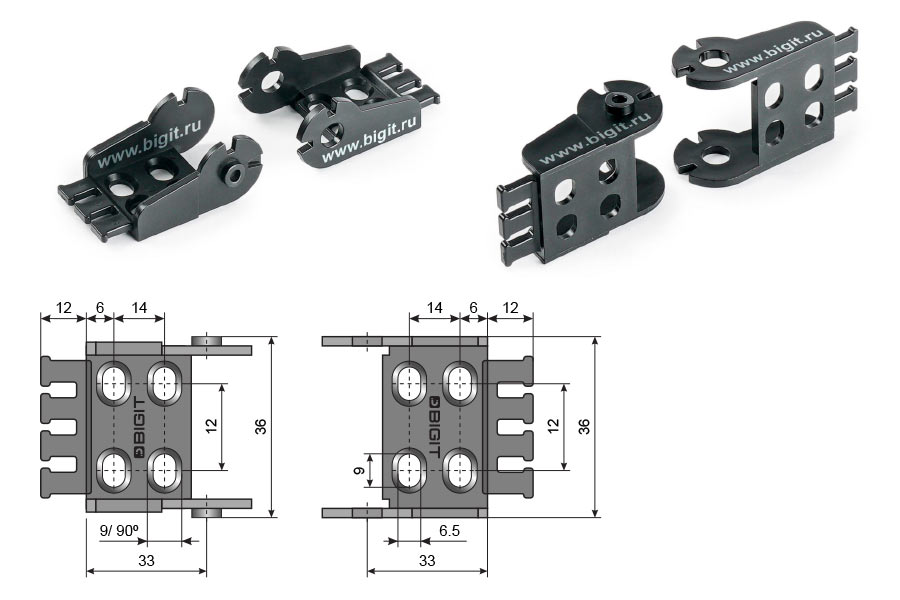

Варианты монтажа концевых креплений:

Гибкий кабель-канал (энергоцепь) BGT13-18-25-R28-1015 это размерный аналог кабельных цепей igus 10.025.028.0, что обеспечивает лёгкость замены и интеграции в существующие системы.

Скачать техническое описание и чертежи можно во вкладке «Файлы».

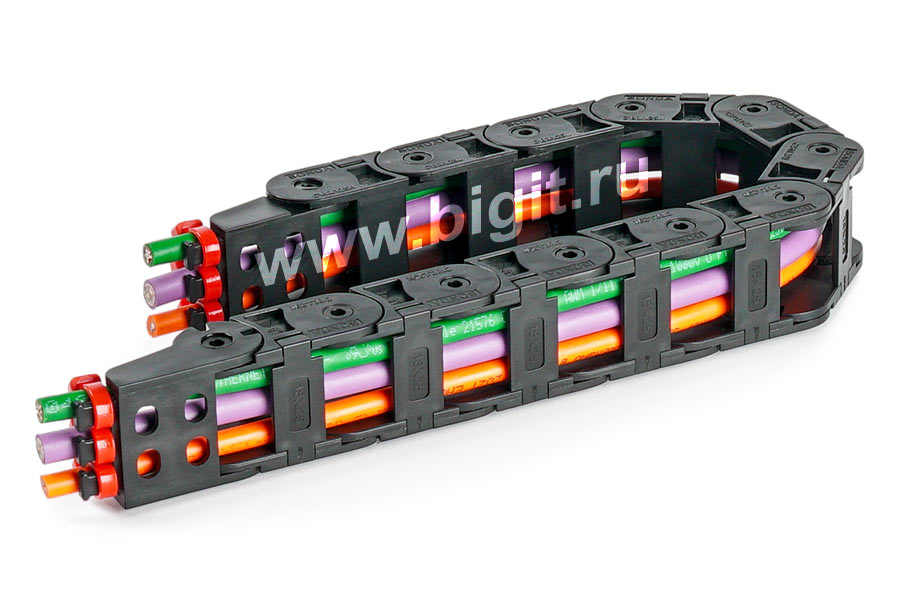

Особенности и преимущества:

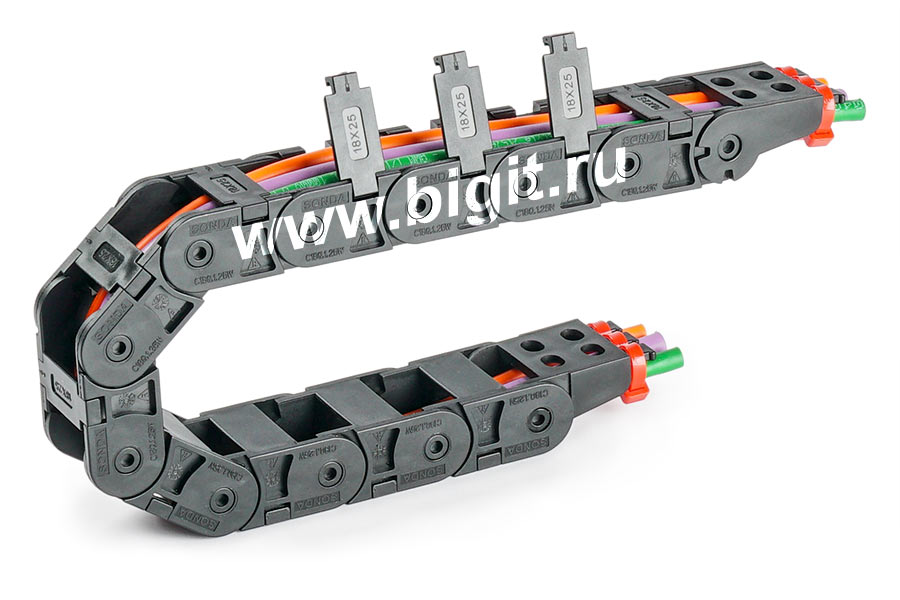

• Съёмные рамочные перемычки по внешней дуге позволяют легко регулировать длину энергоцепи, укладывать кабели и производить сервисное обслуживание.
• В концевые крепления интегрирована система разгрузки от натяжения, что снижает нагрузку на кабели и предотвращает их натяжение.
• Кабельные цепи изготовлены из прочного износостойкого пластика, способного выдерживать воздействия всех видов ГСМ и температуру окружающей среды от -40 до 120 °C.

Применение гибкой кабельной цепи:

• Небольшие металлообрабатывающие и деревообрабатывающие станки с ЧПУ.
• Подвижные узлы производственных линий, работающие в ограниченном пространстве.
• Полиграфическое оборудование, игровые автоматы, 3D-принтеры.

Важно:

• Гибкий кабель-канал продаётся поштучно отрезками длиной 1015 мм (1,015 м).
• Цена с НДС за 1 шт (без креплений и аксессуаров).
• Концевые крепления для монтажа энергоцепи приобретаются отдельно.
• Комплектация согласовывается с менеджером после оформления заказа.

Купить энергоцепь для станка с ЧПУ просто: закажите расчёт стоимости, оперативно подберём комплектацию и отправим КП.
