Гибкий кабель-канал igus 08.30.028.0, Германия

внутреннее сечение 30х15 мм, внешнее 38,2х19,3 мм, радиус изгиба 28 мм.

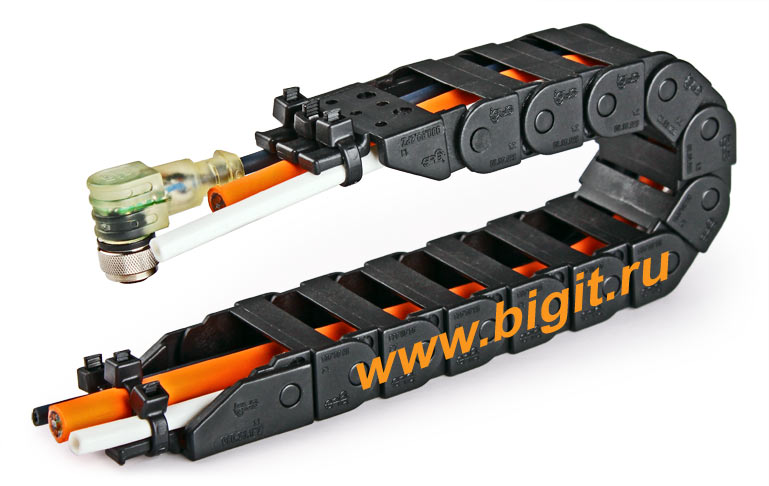

Гибкий кабель-канал igus 08.30.028.0, Германия

Гибкие кабель-каналы igus 08.30.028.0 состоят из цельных звеньев,
закладка кабеля производится путём продевания его через всю кабельную цепь.

Миниатюрный гибкий кабель-канал igus 08.30.028.0 используется в раздвижных дверных механизмах лифтов и вагонов, автотюнинге и мебельном производстве для выдвижных телевизоров и различных устройств, принтерах и 3Д-принтерах, игровых автоматах с манипуляторами, станках ЧПУ.

арт. №
внутреннее
сечение
Bi x 15 (мм)
внешнее
сечение
Ba x 19,3 (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
08.30.028.0
30x15
38,2x19,3
28
0,280

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала igus

Монтаж канала:

Длина цепи = S/2+K. Шаг звена p=20 мм, звеньев в 1 м — 50 шт (1000 мм),

чертёж монтажа кабель-канала igus

R
28
H
75
D
68
K
130
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли



Аксессуары для кабель-канала:

Концевые соединители для кабель канала 08.30.028.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

Концевые соединители 080.30.12PZ, комплект
igus Концевые соединители 080.30.12PZ, комплект
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала igus

Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
