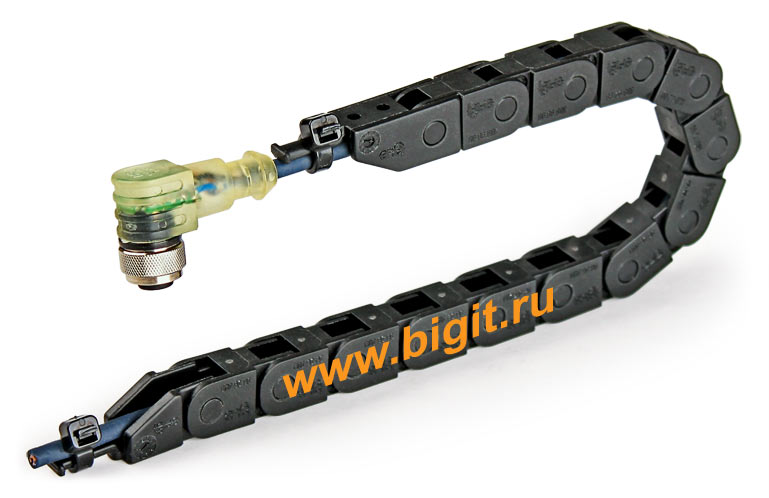

Цепной кабельный трак igus 06.06.028.0, Германия

внутреннее сечение 6х10,5 мм, внешнее 12,5х15 мм, радиус изгиба 28 мм.

Цепной кабельный трак igus 06.06.028.0, Германия

Немецкие цепные кабельные траки наивысшего качества igus 06.06.028.0 состоят из цельных звеньев, закладка кабеля производится путём продевания его через весь цепной кабельный трак. Изготавливаются из прочного износостойкого пластика igumid, способного выдерживать температуры окружающей среды от -40 до +120 °С и воздействия всех видов ГСМ.

Миниатюрный кабельный трак igus 06.06.028.0 используется в раздвижных механизмах дверей вагонов метро и электричек, автотюнинге для выдвижных телевизоров и различных устройств, в хобби-моделировании, принтерах, игровых автоматах с манипуляторами, банкоматах.

арт. №
внутреннее
сечение
Bi x 10,5 (мм)
внешнее
сечение
Ba x 15 (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
06.06.028.0
6x10,5
12,5x15
28
0,130

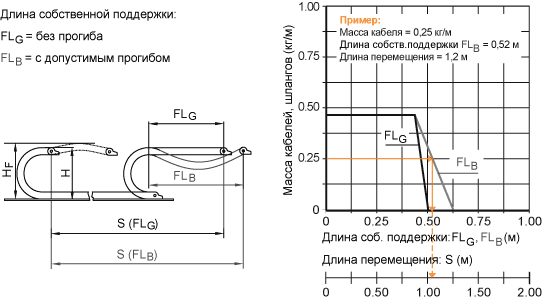

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала igus

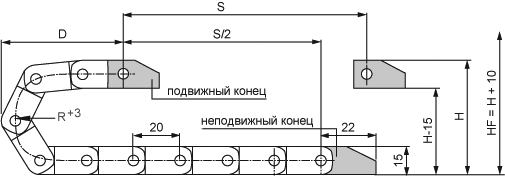

Монтаж канала:

Длина цепи = S/2+K. Шаг звена p=20 мм, звеньев в 1 м — 50 шт (1000 мм),

чертёж монтажа кабель-канала igus

R
28
H
71
D
66
K
130
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли



Аксессуары для кабель-канала:

Концевые соединители для цепного кабельного трака 06.06.028.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов цепного кабельного трака к оборудованию.

Концевые соединители 060.06.12PZ, комплект
igus Концевые соединители 060.06.12PZ, комплект
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала igus

Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций гибкий кабель-канал будет работать долго и надёжно.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
