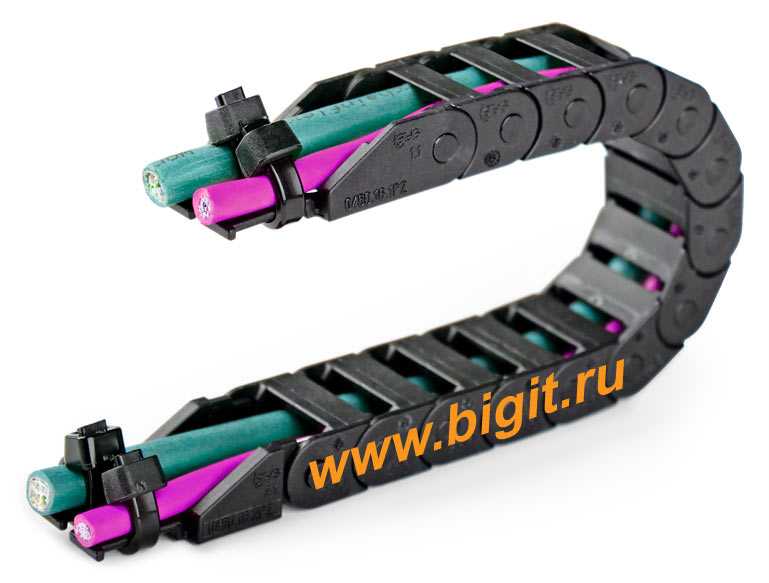

Подвижный кабель канал igus 045.16.028.0, Германия

внутреннее сечение 16х10,3 мм, внешнее 22х12,5 мм, радиус изгиба 28 мм.

подвижный кабель канал igus 045.16.028.0, Германия

Пластиковые подвижные кабель каналы igus серии 045 состоят из цельных звеньев,
закладка кабеля производится путём продевания через всю кабельную цепь.

Миниатюрный подвижный кабельный канал серии 045 установлен во многих игровых автоматах с манипуляторами, 3D принтерах, банкоматах, автоматах быстрого питания, торговых автоматах.

арт. №
внутреннее
сечение
Bi x 10,3 (мм)
внешнее
сечение
Ba x 12,5 (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
045.16.028.0
16x10,3
22x12,5
28
0,11

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала:

Длина цепи = S/2+K. Шаг p=13 мм, звеньев в 1 м — 77 шт (1001 мм),

чертёж монтажа канала

R
028
H
72
D
55
K
140
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли



Аксессуары для кабель-канала:

Концевые соединители для кабель канала 045.16.028.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

Концевые соединители 0450.16.12PZ, комплект
Концевые соединители igus 0450.16.12PZ, комплект   варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
