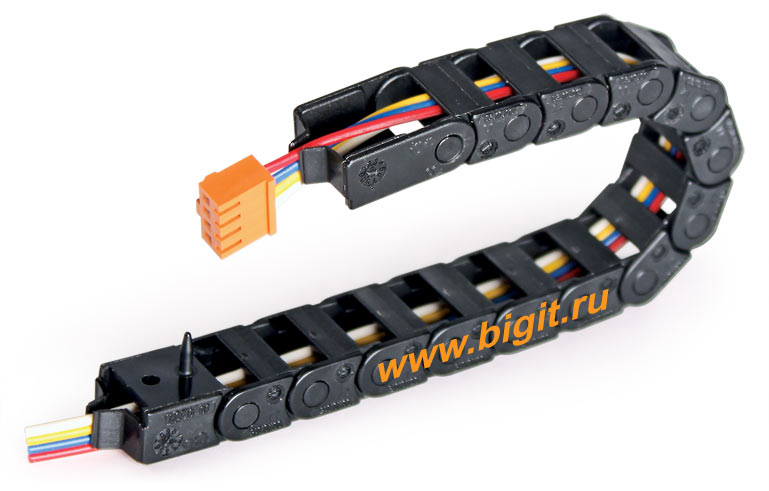

Цепной кабелеукладчик igus 03.10.015.0, Германия

внутреннее сечение 10х5 мм, внешнее 13,7х8 мм, радиус изгиба 15 мм.

Цепной кабелеукладчик igus 03.10.015.0, Германия

Цепные кабелеукладчики igus 03.10.015.0 состоят из цельных звеньев,
закладка кабеля производится путём продевания его через всю кабельную цепь.

Миниатюрная кабельная цепь igus 03.10.015.0 используется в автотюнинге для выдвижных телевизоров и различных устройств, в хобби-моделировании, принтерах, игровых автоматах с манипуляторами, банкоматах.

арт. №
внутреннее
сечение
Bi x 5 (мм)
внешнее
сечение
Ba x 8 (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
03.10.015.0
10x5
13,7x8
15
0,043

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала igus

Монтаж канала:

Длина цепи = S/2+K. Шаг звена p=10 мм, звеньев в 1 м — 100 шт (1000 мм),

чертёж монтажа кабель-канала igus

R
15
H
38
D
34
K
70
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли



Аксессуары для кабель-канала:

Концевые соединители для кабель канала 03.10.015.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

Концевые соединители 03.10.12Z, комплект
igus Концевые соединители 03.10.12Z, комплект
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала igus   igus чертёж концевых соединителей 03.10.12Z
