Продукция / Подвижный кабель канал 1500.050.125.0

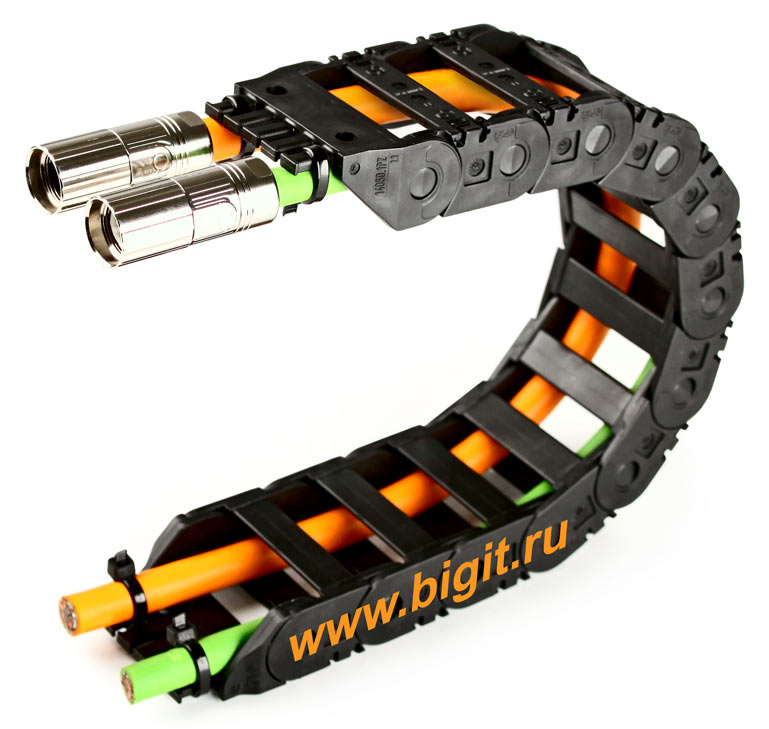

Подвижный кабель канал igus 1500.050.125.0, Германия

внутреннее сечение 50х21 мм, внешнее 63,5х28 мм, радиус изгиба 125 мм.

Высококачественный немецкий подвижный кабель канал igus серии 1500 открытого типа из износостойкого пластика igumid, способного выдерживать температуры окружающей среды от -40 до +120 °С и воздействия всех видов ГСМ. Звенья открываются с внешней стороны изгиба подвижного кабель канала, что даёт преимущество для длинных перемещений, т.е. при монтаже со скольжением нет износа откидных планок и стопоров. Откидные планки намертво фиксируются в канале защёлкивающимися стопорами.

арт. № внутреннее сечение Bi х 21 (мм) внешнее сечение Ba х 28 (мм) радиус изгиба R (мм) масса m (кг/м) 1500.050.125.0 50х21 63,5х28 125 0,577

Нагрузочная диаграмма длины собственной поддержки канала:

Монтаж канала для коротких перемещений от 1 м до 10 м:

Длина цепи = S/2+K. Шаг p=33,3 мм, звеньев в 1 м — 30 шт (999 мм)

Монтаж канала для длинных перемещений от 10 м до 75 м:

Длина цепи = S/2+K2

Аксессуары для кабель-канала:

Разделители для кабель канала 1500.050.125.0

Разделители устанавливают в каждом 2 звене для деления кабельной цепи на секции.

Разделитель вертикальный 21.1

Концевые соединители для кабель канала 1500.050.125.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

Концевые соединители 14000.12, комплект — фиксированные, для монтажа кабельной цепи при гориз. и верт. перемещении

Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.
