Подвижный кабель канал igus 1400.025.048.0, Германия

внутреннее сечение 25х21 мм, внешнее 38,5х28 мм, радиус изгиба 48 мм.

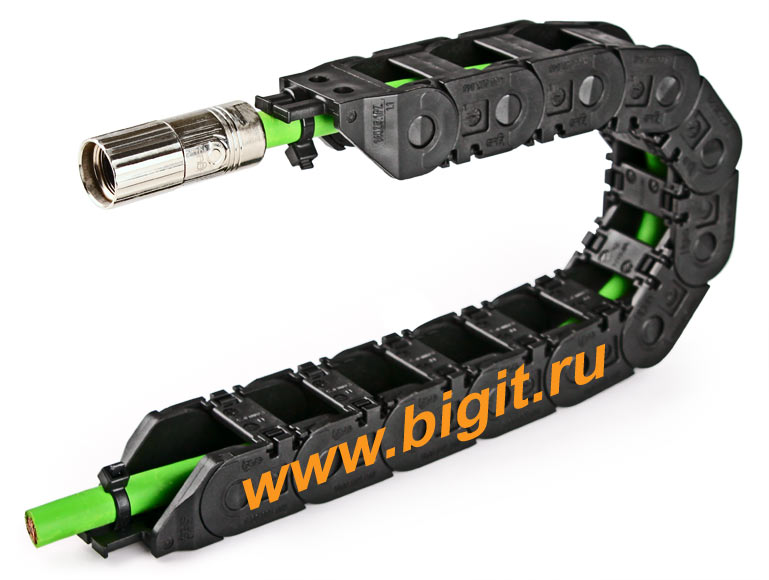

подвижный кабель канал igus 1400.025.048.0, Германия

Высококачественный немецкий подвижный кабель канал igus серии 1400 открытого типа из износостойкого пластика igumid, способного выдерживать температуры окружающей среды от -40 до +120 °С и воздействия всех видов ГСМ. Для удобства закладки кабеля при монтаже, подвижные кабельные каналы открываются с внутренней стороны изгиба. Откидные планки намертво фиксируются в канале защёлкивающимися стопорами.

арт. №
внутреннее
сечение
Bi х 21 (мм)
внешнее
сечение
Ba х 28 (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
1400.025.048.0
25х21
38,5х28
48
0,479
  размеры сечения звена

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала для коротких перемещений от 1 м до 10 м:

Длина цепи = S/2+K. Шаг p=33,3 мм, звеньев в 1 м — 30 шт (999 мм)

чертёж монтажа канала для коротких перемещений от 1 м до 10 м
R
48
H
124
D
112
K
220
H2
96
D2
112
K2
220


S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
HRI — высота лотка
D — ширина петли в крайнем положении
K — длина петли

Для длинных перемещений монтаж со скольжением:
D2 — ширина петли в крайнем положении
K2 — длина петли
H2 — номинальная высота крепления

Монтаж канала для длинных перемещений от 10 м до 75 м:

Длина цепи = S/2+K2

чертёж монтажа канала для длинных перемещений от 10 м до 75 м



Аксессуары для кабель-канала:

Разделители для кабель канала 1400.025.048.0

Разделители устанавливают в каждом 2 звене для деления кабельной цепи на секции.

Разделитель вертикальный 21.1
установка разделителей igus на каждом 2 звене кабельной цепи
разделитель вертикальный 21.1 igus   чертёж разделителя вертикального 21.1 igus



Концевые соединители для кабель канала 1400.025.048.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Концевые соединители 14025.34PZ, комплект — подвижные,
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus 14025.34PZ, комплект   варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Концевые соединители 14025.12PZ, комплект — фиксированные,
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus 14025.12PZ, комплект   варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала



горизонтальное перемещение кабельной цепи

  вертикальное перемещение кабельной цепи   Концевые соединители 14000.12, комплект — фиксированные,
для монтажа кабельной цепи при гориз. и верт. перемещении
Концевые соединители igus стальные фиксированные
  варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала



Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
