серия E045

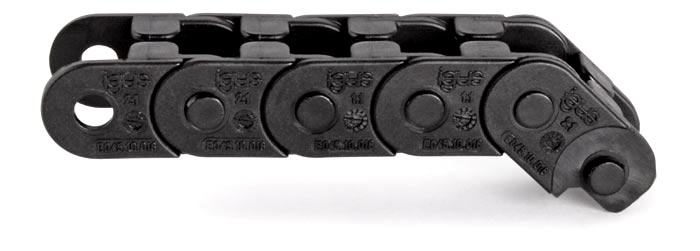

Гибкий кабель канал igus Easy chain серия E045

В гибких кабель каналах igus серии E045 закладка кабеля с внешней стороны изгиба.

Кабель каналы E045 — с 1 внутренней секцией.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
E045.10.    R    .0
10
16
018
028
038
0,09
E045.16.    R    .0
16
22
018
028
038
0,11

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 18 мм: E045.010.  018  .0

Кабель каналы E045 — с 2 внутренними секциями.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
E045.2/7.    R    .0
7/7
23
018
028
038
0,13
E045.2/9.    R    .0
9/9
27
018
028
038
0,14

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 38 мм: E045.2/9.  038  .0

Кабель каналы E045 — с 3 внутренними секциями.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
E045.3/9.    R    .0
9/9/9
37
018
028
038
0,17

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 28 мм: E045.3/9.  028  .0

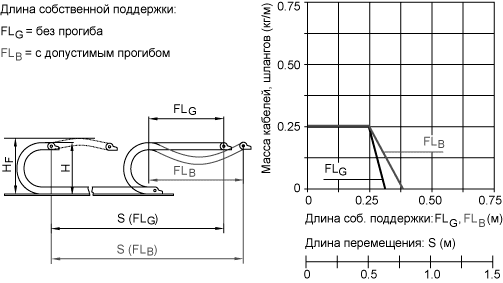

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

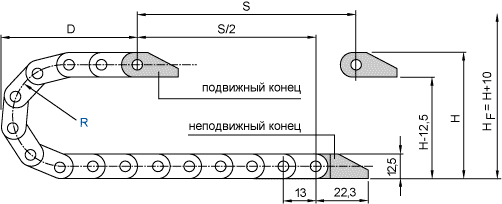

Монтаж канала:

Длина цепи = S/2+K. Шаг p=13 мм, звеньев в 1 м — 77 шт (1001 мм),

чертёж монтажа канала

R
018
028
038
H
50
70
90
D
40
50
60
K
95
120
145
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли

Концевые соединители

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

Концевые соединители и варианты монтажа кабельной цепи:
Концевые соединители igus тип 12PZ
тип 12PZ
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала

тип цепи
арт. №
комплекта
с гребнями
арт. №
комплекта
без гребней
размер
A (мм)
размер
B (мм)
кол-во
зубьев
в гребне
E045.10
0450.10.12PZ
0450.10.12
16
1
E045.16
0450.16.12PZ
0450.16.12
22
2
E045.2/7
0450.16.12PZ
0450.16.12
22
2
E045.2/9
0450.20.12PZ
0450.20.12
26
2
E045.3/9
0450.30.12PZ
0450.30.12
22
36
3

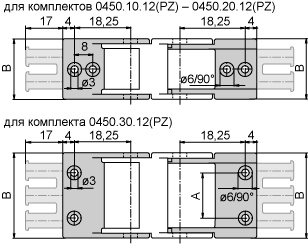

  чертёж концевых соединителей



Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
