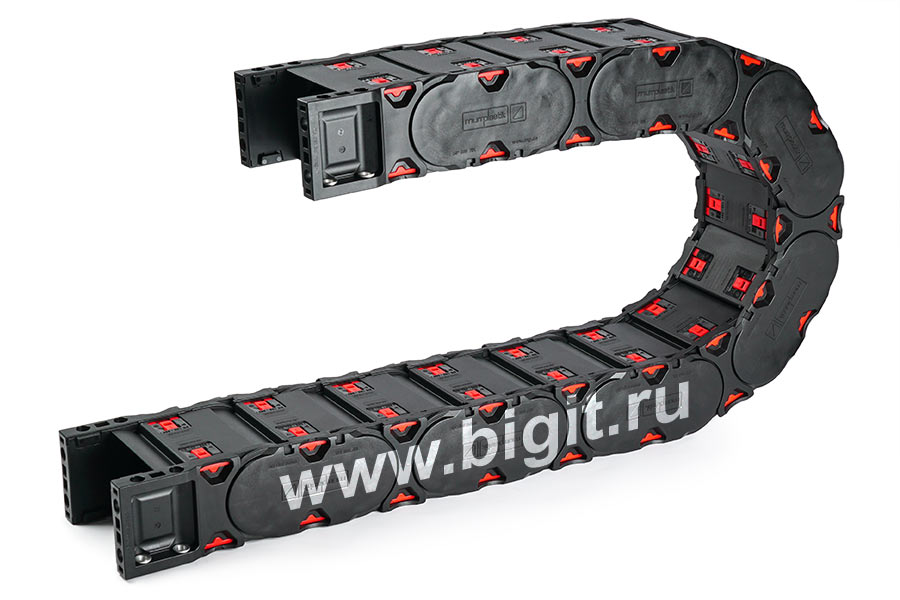

Гибкий кабель-канал закрытый MP560C DE 100-560 A-I RK150 Murrplastik, 100 x 56 мм - 134 x 85 мм, R 150 мм

Гибкий кабель-канал от Murrplastik MP 560C DE 100-560 A-I RK150, закрытого типа, без предварительного натяжения – прямой.

Гибкий кабель-канал (кабельная цепь) закрытого типа подходит для перемещений на длинные дистанции до 150 м со скольжением, а также для вертикальных и боковых перемещений. Защищает гидравлические рукава высокого давления (РВД) и кабели от пыли, окалин, горячей стружки и различных механических воздействий при использовании в подвижных узлах производственных линий. Использование современных полимерных материалов, уникальная технология литья и продуманная конструкция, в совокупности дают высокую надёжность и увеличенный ресурс работы 5–10 лет и более.

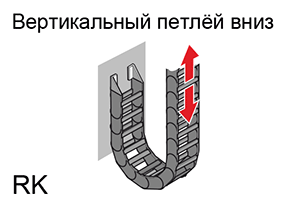

Вариант монтажа:

Основные характеристики энергоцепи:

• Внутреннее сечение звена: 100 x 56 мм.
• Наружное сечение звена: 134 x 85 мм.
• Радиус изгиба: 150 мм.

Самонесущий монтаж:

Расчёт длины кабельной цепи = L/2 + K + E.

• Высота дуги H: 385 мм.
• Высота крепления подвижной части H_МА: 300 мм.
• Выступающая часть дуги M: 284 мм.
• Длина дуги K: 546 мм.

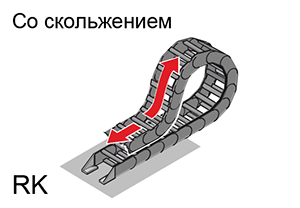

Монтаж со скольжением для длинных перемещений:

Расчёт длины кабельной цепи = L/2 + K1 + E.

• Высота дуги H: 385 мм.
• Высота крепления подвижной части H1_МА: 300 мм.
• Выступающая часть дуги M1: 284 мм.
• Длина дуги K1: 546 мм.

Нагрузочная диаграмма самонесущей длины гибких кабель-каналов МР 560:

FL_g – область самонесущей длины без прогиба, верхняя ветвь прямая.
FL_b – область самонесущей длины с допустимым прогибом до 70 мм, но меньше максимально допустимого значения, верхняя ветвь изогнута с провисанием.
RV – для энергоцепей с предварительным натяжением.
RK – для энергоцепей без предварительного натяжения.

Закрытые кабельные цепи (с крышками) имеют большую массу по сравнению с открытыми (с рамочными перемычками). Для закрытых энергоцепей к массе укладываемых кабелей и РВД нужно добавлять 1,2 кг (повышенная масса крышек).

Монтаж с самонесущей подвижной частью используется с учётом допустимых значений самонесущей длины и массы укладываемых кабелей/ РВД (см. нагрузочную диаграмму самонесущей длины). Если масса укладываемых кабелей/ РВД и самонесущая длина превышают допустимые значения, то следует организовать дополнительную поддержку или использовать монтаж со скольжением.

Гибкая кабельная цепь закрытого типа MP 560C DE 100-560 A-I RK150 Murrplastik – это высококачественный размерный аналог закрытого гибкого кабельного канала igus R4.56.10.150.0, имеющий ряд инновационных конструктивных преимуществ.

Скачать техническое описание и чертежи можно во вкладке «Файлы», по запросу предоставляем STEP-файлы 3D-моделей гибких кабель каналов в формате STP.

Особенности и преимущества гибкого кабель-канала:

• Съёмные крышки по внешней и внутренней дуге, удобный монтаж и сервис.
• Замки EVOLOCK, надёжная фиксация крышек.
• Технология «шип-паз», увеличенный ресурс.
• Универсальные крепления (верх/ низ/ торцы).
• Вариативная система перегородок.
• Система разгрузки от натяжения.
• Башмаки скольжения с индикатором износа EVOCONTROL.

Применение закрытого кабелеукладчика:

• Автоматизированные линии лазерной и плазменной резки.
• Фрезерные, токарные и сверлильные станки с ЧПУ.
• Роботизированные сварочные комплексы.
• Спецтехника и крановое оборудование.

Важно:

• Цена с НДС за 1 м (без креплений и аксессуаров).
• Комплектация согласовывается с менеджером после оформления заказа.

Купить гибкий кабель-канал (кабельную цепь) для станков и производственных линий просто: закажите расчёт проекта, оперативно подберём комплектацию и отправим КП.
